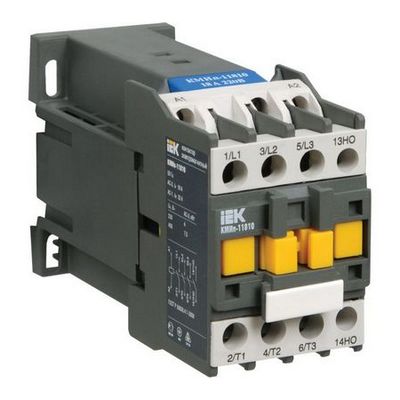

Принцип работы контактора

Контактор: Незаметный силач, замыкающий цепи Представьте, что вам нужно включить мощный промышленный двигатель или целую баню осветительных прожекторов. Щелкать обычным выключателем на такой ток опасно и неэффективно. Для этой задачи существует специальный «силовой дирижер» - контактор (или магнитный пускатель). Его ключевая задача дистанционно и безопасно включать и выключать мощную нагрузку (двигатели, ТЭНы, освещение) с помощью слабого управляющего сигнала. Он делает это тысячи раз, выдерживая большие пусковые токи и искрение, которое неизбежно возникает при размыкании цепи. Работу контактора легко понять, разобрав его на четыре основные части: Электромагнитная катушка. Это «мозг» операции. На нее подается небольшое управляющее напряжение (например, 24В или 220В) от кнопки, датчика или контроллера (ПЛК). Подвижная часть (якорь). Под действием созданного катушкой магнитного поля якорь притягивается к сердечнику, преодолевая усилие возвратной пружины. Это движение основа всего процесса. Силовые контакты. Они жестко связаны с якорем. Когда катушка под напряжением, контакты замыкаются, пропуская ток к нагрузке (например, к двигателю). Когда напряжение на катушке исчезает, пружина размыкает контакты, разрывая цепь нагрузки. Главная особенность в том, что контакты рассчитаны на высокие токи и имеют специальную конструкцию (часто с дугогасительными камерами) для гашения электрической дуги. Вспомогательные контакты. Это «память» и «сигнализатор» контактора. Они меняют свое состояние вместе с силовыми и используются в цепях управления: для самоподхвата (чтобы не держать кнопку «Пуск»), индикации или блокировок. Простая аналогия: Управляющая катушка - это маленькая дистанционная кнопка от шлагбаума. А силовые контакты - это сам тяжелый шлагбаум, который открывает путь для мощного потока машин (электрического тока). Вы нажимаете на маленькую кнопку, а тяжелую работу выполняет механизм. Где это применяется? Промышленность: Пуск, останов и реверс электродвигателей станков, насосов, вентиляторов. Энергетика: Коммутация цепей освещения, конденсаторных установок. Здания: Управление мощными системами вентиляции, лифтами, освещением целых этажей. Чем отличается от простого реле? Контактор, по сути, мощное реле, оптимизированное именно для коммутации высоких токов. У него мощные контакты с дугогашением, но более простая конструкция и, как правило, только одна пара силовых контактов (нормально разомкнутых). Итог: Контактор - это фундаментальный элемент любой системы автоматики. Надежный, долговечный и предсказуемый исполнитель, который берет на себя грубую силовую работу по команде слабого сигнала. Без него невозможно представить современную электрику.
