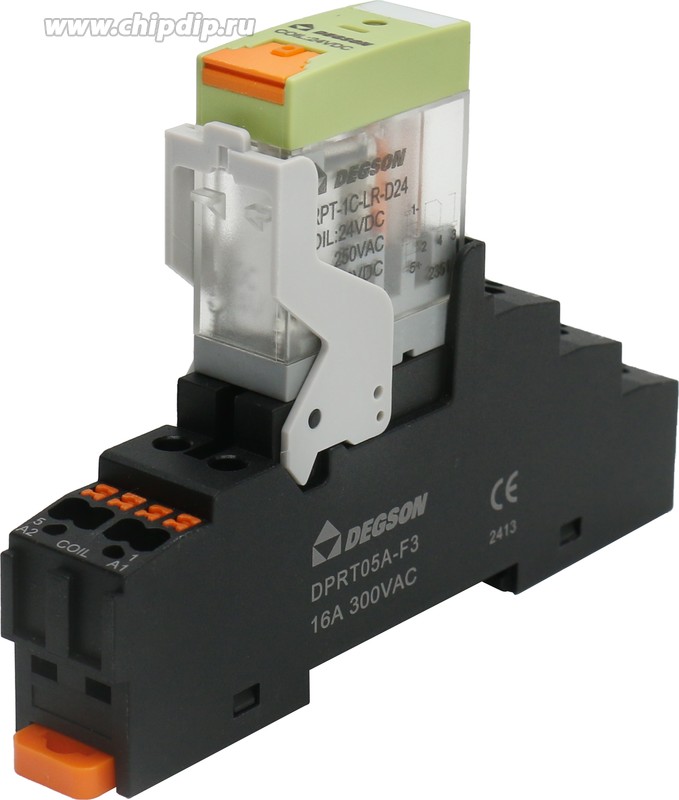

Не просто «щелк»: Как тихий труженик на 24 вольта командует силой в 16 ампер. История одного электромагнитного реле. Вы слышали этот звук в каждом щитке, станке и умном доме: уверенное, негромкое «клац». Это не просто звук — это момент принятия решения. За ним скрывается маленькая, но гениальная драма: схватка магнетизма с механикой, где низкое напряжение диктует правила высокому току. Давайте познакомимся с героем этой драмы — реле.
Представьте себе дипломата. Днем он ведет тонкие переговоры на изысканном приеме (это цепь управления, 24В постоянного тока). Вечером он меняет пиджак на куртку и руководит сложной операцией на заводе (это силовая цепь, 16А при 250В). Это и есть реле. Его главный талант — гальваническая развязка. Он создает мост между двумя мирами, которые никогда не должны напрямую соприкасаться. Хрупкая логика микроконтроллера и грубая сила двигателя общаются через него, не обмениваясь даже рукопожатием.
Магия «переключающего» контакта
В нашем случае дипломат — мастер непростого выбора. У него не два, а три выхода. В техническом паспорте это звучит сухо: «1 переключающая группа (COM, NC, NO)». А на деле это магия ветвления реальности.
Сцена «Покой»: На катушке тишина (нет 24В). Подвижный контакт (COM), как верный пес, дремлет у ног своего хозяина — нормально замкнутого контакта (NC). Ток течет по пути наименьшего сопротивления: COM → NC. Горит лампа «Станок готов».
Сцена «Действие»: На катушку подается сигнал. Внутри реле рождается невидимая сила — магнитное поле. Оно в долю секунды перебрасывает подвижный контакт (COM) к новому союзнику — нормально разомкнутому контакту (NO). Путь тока молниеносно меняется: COM → NO. Лампа «Готов» гаснет, а по новой дороге устремляется энергия, чтобы запустить двигатель, включить ТЭН или открыть заслонку.
Это не просто включение/выключение. Это переключение судьбы для электрического тока. Одна команда — и система кардинально меняет свое состояние.
Почему это всё еще актуально?
В эпоху твердотельных реле и цифровых шин этот «динозавр» с катушкой и контактами не просто жив. Он процветает.
Неубиваемость: Ему не страшны броски напряжения и токи короткого замыкания, которые убивают полупроводниковые аналоги.
Прозрачность: Неисправность видна невооруженным глазом (обуглился контакт) или ухом (нет щелчка).
Тактильность: Щелчок — это физическая обратная связь, которую ценят инженеры. «Работает. Я это слышу».
Итог: электромагнитное реле, «Hello, World!» в мире автоматизации. Это фундамент, на котором строятся сложные системы. Он напоминает нам, что иногда самые элегантные решения лежат не в области чистой цифры, а на стыке физики, механики и простой гениальной идеи: заставить невидимое поле силы двигать реальный контакт, разрывая и создавая миры энергии по нашей команде.
Так в чем же магия? В предсказуемой, надежной и осязаемой силе простого «клац».
